高速公路

  • 1、概述
      近年来,我国的高速公路发展非常迅速,已形成遍布全国的高速公路网,它在对国家经济发展作出突出贡献的同时,也对高速公路管理及运营的自动化、智能化提出了严峻的考验。高速公路自动化管理系统一般由通信、收费、监控和供配电4个子系统组成,而通信、收费和监控系统稳定运行的基础是供配电系统的稳定运行。


      高速公路供配电监控系统对高速公路沿线的变电站内的高低压配电设备、发电机、变压器 、UPS、EPS 、外场照明、隧道内的理地式变压器与照明 、通风及排水等机电设备进行实时分布式监控和集中管理,实现无人值守,确保高速公路安全畅通,提高自动化管理水平,降低机电设备的运行维护成本。



      高速公路供配电监控系统包括隧道变电所、服务区变电所、收费站变电所、沿线箱式变电站、互通枢纽、路灯电源、风机控制箱等区域的电力综合监控。

    2、参考标准

    GB/T 14285-2006《继电保护和安全自动装置技术规程》

    GBT 14598.300-2008《微机变压器保护装置通用技术要求》

    GB/T 2887-2011《计算机场地通用规范》

    GB50052-2009 《供配电系统设计规范》

    3、配置方案
      电力监控系统主要针对收费站变电所、隧道变电所、服务区变电所、箱变。对高压回路配置微机保护装置及多功能仪表进行保护和监控,对0.4kV出线配置多功能计量仪表,用于测控出线回路电气参数和用能情况。同时对高速公路中的重要设备如柴油发电机、无功补偿装置、有源滤波装置、UPS、EPS系统状态进行监测。


    推荐配置



    4、系统结构

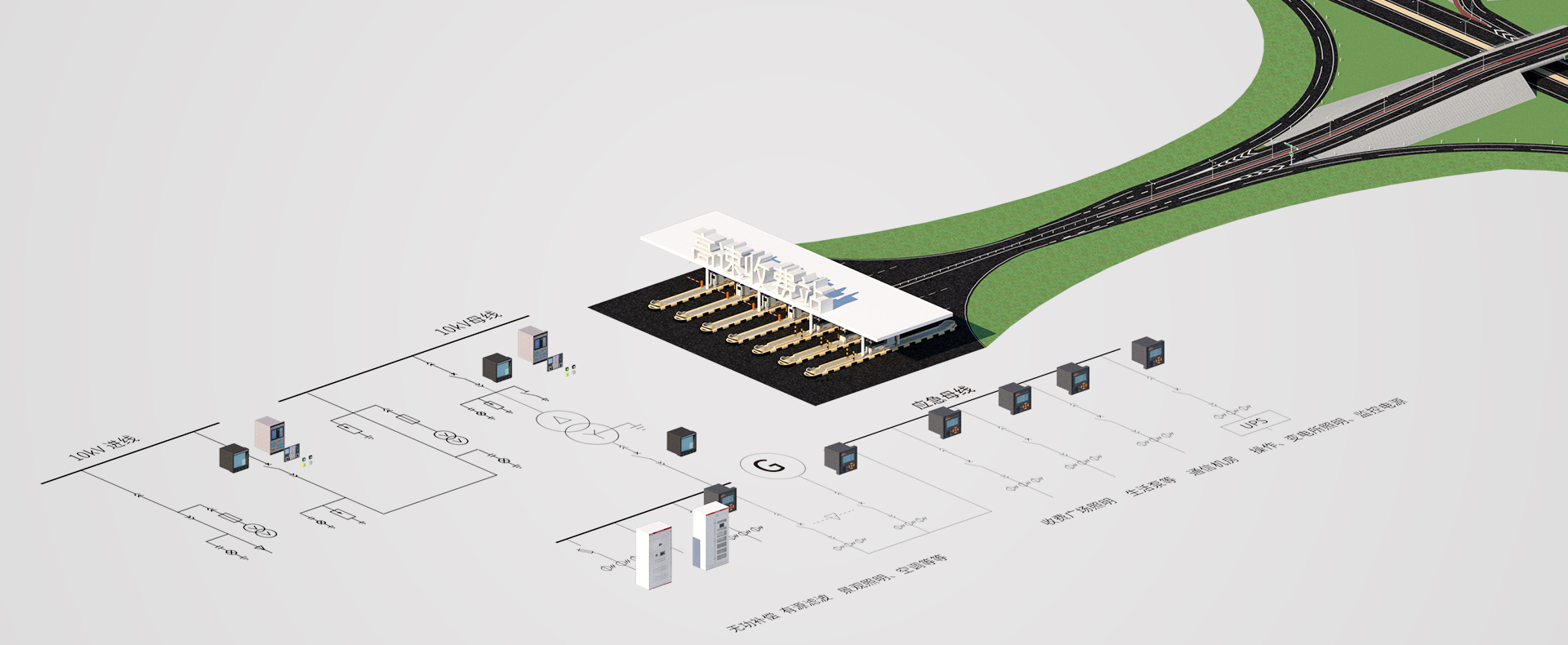

      系统采用分布式结构,微机保护装置、多功能仪表、变压器温控器、直流屏、柴油发电机控制屏等设备通过RS485总线或者以太网接入智能网关,经过协议转换、数据处理后上传至电力监控系统,实现遥测、遥信、遥控、异常报警等功能。
    5、系统功能
     实时监测
    系统人机界面友好,以配电一次图的形式直观显示配电线路的运行状态,实时监测各回路电压、电流、功率、功率因数、电能等电参数信息,动态监视各配电回路断路器、隔离开关、地刀等合分状态、柴油发电机状态、柴油液位、UPS状态、电池信息等,以及有关故障、告警等信号。

     详细电参量查询
    在配电一次图中,可以直接查看该回路详细电参量,包括三相电流、三相电压、三相总有功功率、总无功功率、总功率因数、正向有功电能,并可以查看24小时相电流趋势曲线。

     运行报表
    查询各回路或设备指定时间的运行参数,报表中显示电参量信息应包括:各相电流、三相电压、总功率因数、总有功功率、总无功功率、正向有功电能等.

     实时报警
    电力监控系统具有实时报警功能,系统能够对配电回路断路器、隔离开关、接地刀分、合动作等遥信变位,保护动作、事故跳闸等事件发出告警。电力监控系统具有实时语音报警功能,系统能够对所有事件发出语音告警。

     历史事件查询
    电力监控系统能够对遥信变位,保护动作、事故跳闸,以及电压、电流、功率、功率因数越限等事件记录进行存储和管理,方便用户对系统事件和报警进行历史追溯,查询统计、事故分析。

     电能统计报表
    电力监控系统以丰富的报表体支撑量体系的完整性。系统具备定时抄表汇总统计功能,用户可以自由查询自系统正常运行以来任意时间段内各配电节点的用电情况,即该节点进线用电量与各分支回路消耗电量的统计分析报表。

     用户权限管理
    电力监控系统为保障系统安全稳定运行,设置了用户权限管理功能。通过用户权限管理能够防止未经授权的操作(如遥控的操作,数据库修改等)。可以定义不同级别用户的登录名、密码及操作权限,为系统运行、维护、管理提供可靠的安全保障。

     遥控操作
    电力监控系统可以对整个配电系统范围内的设备进行远程遥控操作。例如配电系统维护人员可以通过监控系统的主界面点击相应的断路器遥信点调出遥控操作界面,可以及时执行调度系统或站内相应的操作命令。

     网络拓扑图
    电力监控系统支持实时监视接入系统的各设备的通讯状态,能够完整的显示整个系统网络结构;可在线诊断设备通讯状态,发生网络异常时能自动在界面上显示故障设备或元件及其故障部位。
  • 1、概述
      高速公路监控中心主要任务为确保高速公路的各个子系统及操控设备能正常运转,并在发生事故时能迅速反应处理,因此高速公路监控中心就是整个高速公路安全管控系统的神经中枢,通过自动化监视与侦测设备,将高速公路上任一设备的状况迅速传递收集于监控中心中,使管理人员可以随时轻易地掌握所有情况。

      系统采集高速公路供电系统内各个智能设备的信息,有异常时通过短信或APP推送报警信号,并且可以派发工单,并且进行跟踪闭环处理。
    2、参考标准
    DL/T 5430    《无人值班变电站远方监控中心设计技术规程》
    GB/T 2887    《计算机场地通用规范》
    Q/GDW 231    《无人值守变电站及监控中心技术导则》
    3、配置方案
      AcrelCloud-1000电力运维云平台采用多功能电力传感器、无线通信、边缘计算网关及大数据分析技术,通过智能网关采集现场数据并存储在本地,再定时向云平台推送数据。平台采集的数据包括变电所回路电气参数和变压器温度、环境温湿度、浸水、烟雾、视频、门禁等信息,有异常发生10S内通过短信和APP发出告警信号。平台通过手机APP下发运维任务到指定人员手机上,并通过GPS跟踪运维执行过程进行闭环,提高运维效率,即时发现运行缺陷并做消缺处理。

    4、系统结构

    5、系统功能
    软件采用B/S架构,可通过电脑WEB端、平板或手机APP查看系统数据和报警信息。

     变电站状态
    变电站状态包括概况、运行状态、当日事件记录、当日逐时用电曲线、用电概况。

     平台看板
    支持大屏展示用户运维变电所概况、环境监测、实时电压、实时负荷、实时电量、配电图等。

     电力数据
    电力数据显示选定变电所选定回路的电力数据和曲线,包括电流、相电压、线电压、频率、功率因数、有功功率、无功功率、视在功率、电压、电流不平衡度等参数,曲线显示统计期内大、小、平均值,并支持导出图表;方便用户通过表格查询数据

     电能质量
    展示选中变配电站的某一个回路的谐波数据,可通过选择谐波类别和谐波数量选择查看某一回路的谐波数据。

     用能报表
    用能报表显示各回路的用能数据,包括日报、月报、年报,日报显示分时用能,月报显示分日用能,年报显示分月用能,报表可以导出。

     事件记录
    事件记录方便运维人员查看分析设备如断路器合分、门开门关、电流电压越限告警、故障告警、短信志、平台运行日志等记录。

     安全用电
    展示选中变配电站的漏电流和线缆温度及报警状况。

     运行环境
    运行环境包括环境监测、视频监控、环境温湿度、仪表通讯状态、网关通信状态、视频监控、视频设备状态等。

     设备管理
    设备管理包括设别定义、设备档案和设备报表,在设备档案中对变电所设备进行维护处理。

     运维管理
    运维管理包括任务管理、巡检记录、缺陷记录三部分,其中任务管理可以完成任务的创建、发布、任务完成情况查询;巡检记录是巡检任务的执行情况和执行明细,缺陷记录是消缺任务创建、发布、完成状态情况查询。


     用户报告
    用户报告页面主要用于对选定的变配电站自动汇总一个月的运行数据,对变压器负荷、配电回路用电量、功率因数、报警事件等进行统计分析,并列出在该周期内巡检时发现的各类缺陷及处理情况。

     APP应用
    电力运维手机支持“监控系统”、“设备档案”、“待办事项”、“巡检记录”、“缺陷记录”、“文档管理”和“用户报告”七大模块,支持一次图、需量、用电量、视频、曲线、温湿度、同比、环比、电能质量、各种事件报警查询,设备档案查询、待办事件处理、巡检记录查询、用户报告、文档管理等。
  • 1、概述
      配电室综合监控系统实现配电室环境监测、有害气体监测、安防监控、采暖通风、门禁、灯光、风机、除湿机、空调控制等功能。实现动力环境各数据的检测与设备控制,实现动力环境优化,避免运行环境的失控导致配电设备运行故障,保证维护人员安全,延长设备使用寿命,减少配电室粗放式管理导致成本过高,同时实现配电动力环境的分布式远程管理。
    2、参考标准

    GB50052-2009    《供配电系统设计规范》

    GB12663-2019    《入侵与紧急报警系统 控制指示设备》

    GB/Z 14429-2005《远动设备及系统-第1-3部分 总则 术语》

    3、配置方案
      Acrel-2000E配电室综合监控系统,可实现开关柜运行监控、高压开关柜带电显示、母线及电缆测温监测、环境温湿度监测、有害气体监测、安防监控,可对灯光、风机、除湿机、空调控制等设备进行联动控制。实现动力环境各数据的检测与设备控制,优化动力环境,避免运行环境的失控导致配电设备运行故障,保证维护人员安全,延长设备使用寿命,实现配电动力环境的分布式远程管理。
    4、系统结构
  • 1、概述
      高速公路项目中的服务区人员流动性强,密度大。部分地区高速公路中会包含隧部分,现场情况比较复杂,一旦发生火灾,消防应急照明和疏散指示系统非常重要。消防应急照明和指示系统可以和火灾报警系统联动,提供应急照明和疏散路径指示,指引人群快速找到疏散出口,并可以一键选择疏散应急预案,提升人员逃生概率。
    2、参考标准

    GB 50116-2013     《火灾自动报警系统设计规范》

    GB25506-2010      《消防控制室通用技术要求》

    GB51309-2018      《消防应急照明和疏散指示系统技术标准》

    3、配置方案

    4、系统结构

    5、系统功能
     消防联动
    本系统与火灾自动报警系统无缝对接,当发生火灾时,第一时间得到火灾信息,系统自动生成逃生路线。同时也可以通过自动和手动两种方式进入应急状态。

     故障报警
    本系统采用消防二总线将具有通信功能的设备和灯具相互连接起来,当监控系统中的设备及灯具发生短路、断路等故障时,控制器能发出故障报警信号,指示故障报警地点并保存故障报警信息,大限度地保障了电气安全的可靠性。

     系统监控
    控制器可对系统内部的所有组件工作状态进行24小时监控,实时检测其工作状态是否正常,包括集中电源、分配电装置、灯具,火灾报警时,能迅速发出指令,控制灯具的显示状态。

     系统自检
    自动检查控制器中所有状态指示灯、显示屏、喇叭、打印机是否正常。自检功能分为常规自检、月检和年检,定期检查电路故障,消除安全隐患。常规自检方式为所有指示灯闪亮、显示器、音响器件发声;月检方式为上电24H后,每隔30天应急工作30~180秒;年检方式为每年应急工作时间不少于30min。

     记录查询
    当系统发生应急启动、故障等事件时,控制器能自动记录事件类型,事件发生时间,事件发生区域以及事件的详细信息,可在日志记录中自定义查询日期及范围,控制器能存储事件记录超过10000条。

     导光流
    控制器可通过软件界面设置灯具顺序闪亮的频率,2~32Hz可设。

  • 1、概述
      高速公路服务区中,人流量密集,常常导致本应关闭的防火门被人为打开。防火门监控系统的作用就是监测防火门开闭状态,在发生火灾后自动关闭常开防火门,防止烟雾扩散,保证人员的人身安全。防火门监控系统采用消防二总线将具有通信功能的监控模块相互连接起来,用于监测和控制防火门状态,当防火门发生异常位置信号时,防火门监控器能发出故障报警信号,指示故障报警部位并保存故障报警信息。发生火灾时,关闭事故区域所有常开防火门,防止烟雾向安全区域扩散。
    2、参考标准

    GB 50116-2013     《火灾自动报警系统设计规范》

    GB25506-2010      《消防控制室通用技术要求》

    GB29364-2012      《防火门监控器》

    3、配置方案

    一体式防火门监控模块及部件



    4、系统结构

    5、系统功能
     消防联动功能
    本系统可与火灾自动报警系统联动,当发生火情时,可接收火灾报警系统发出的信号,并通过总线,将指令发布到每个终端,自动关闭所有常开防火门,隔离火源和烟雾。

     控制输出功能
    当接收到火灾自动报警系统的信息时,控制输出继电器闭合,当报警消除后,控制输出继电器释放。

     远程监控功能
    当监控距离较远时,可采用区域分机延长通讯距离和供电距离,并将监控信息上传至监控器,监控器可对区域分机下监控模块进行远程监控和复位。
