1、概述《民用建筑电气设计规范》14.7.6.3条明确规定：在电源突然中断后，重大医疗危险的场所，应采用电力系统不接地（IT系统）的供电方式。同时《医院洁净手术部建筑技术规范》GB50333-2002中规定：2类医疗场所在维持患者生命，外科手术和其他位于患者周围的电气装置均应采用医用IT系统。如：抢救室（门诊手术室）、手术室、心脏监控治疗室、导管介入室、血管照影检查室等。
安科瑞电气股份有限公司的医疗隔离电源解决方案是针对医疗Ⅱ类场所的供电需求而开发设计的，能够很好的满足各类手术室和重症监护室对电源安全性和可靠性的要求，并符合国家相关标准。
2、参考标准GB16895.24-2005 《建筑物电气装置 第7-710部分：特殊装置或场所的要求 医疗场所》
JGJ16-2008 《民用建筑电气设计规范》
JGJ312-2013 《医疗建筑电气设计规范》
3、配置方案◆ ICU、CCU病房IT配电解决方案
ICU、CCU隔离电源方案配置表
◆ 手术室配电解决方案
方案一 不带绝缘故障定位功能
方案二 带绝缘故障定位功能
手术室IT配电方案配置表
-
1、概述电力监控系统实现对变压器、柴油发电机、断路器以及其它重要设备进行监视、测量、记录、报警等功能，并与保护设备和远方控制中心及其他设备通信，实时掌握供电系统运行状况和可能存在的隐患，快速排除故障，提高医院供电可靠性。2、参考标准JGJ312-2013 《医疗建筑电气设计规范》GB50052-2009 《供配电系统设计规范》GB/T 14285-2006 《继电保护和安全自动装置技术规程》GBT 14598.300-2008 《微机变压器保护装置通用技术要求》3、配置方案电力监控系统主要针对开闭所和10/0.4kV变电所，对高压回路配置微机保护装置及多功能仪表进行保护和监控，对0.4kV出线配置多功能计量仪表，用于测控出线回路电气参数和用能情况。同时对医院重要设备如柴油发电机、无功补偿装置、有源滤波装置、UPS、隔离电源系统状态进行监测。
推荐配置

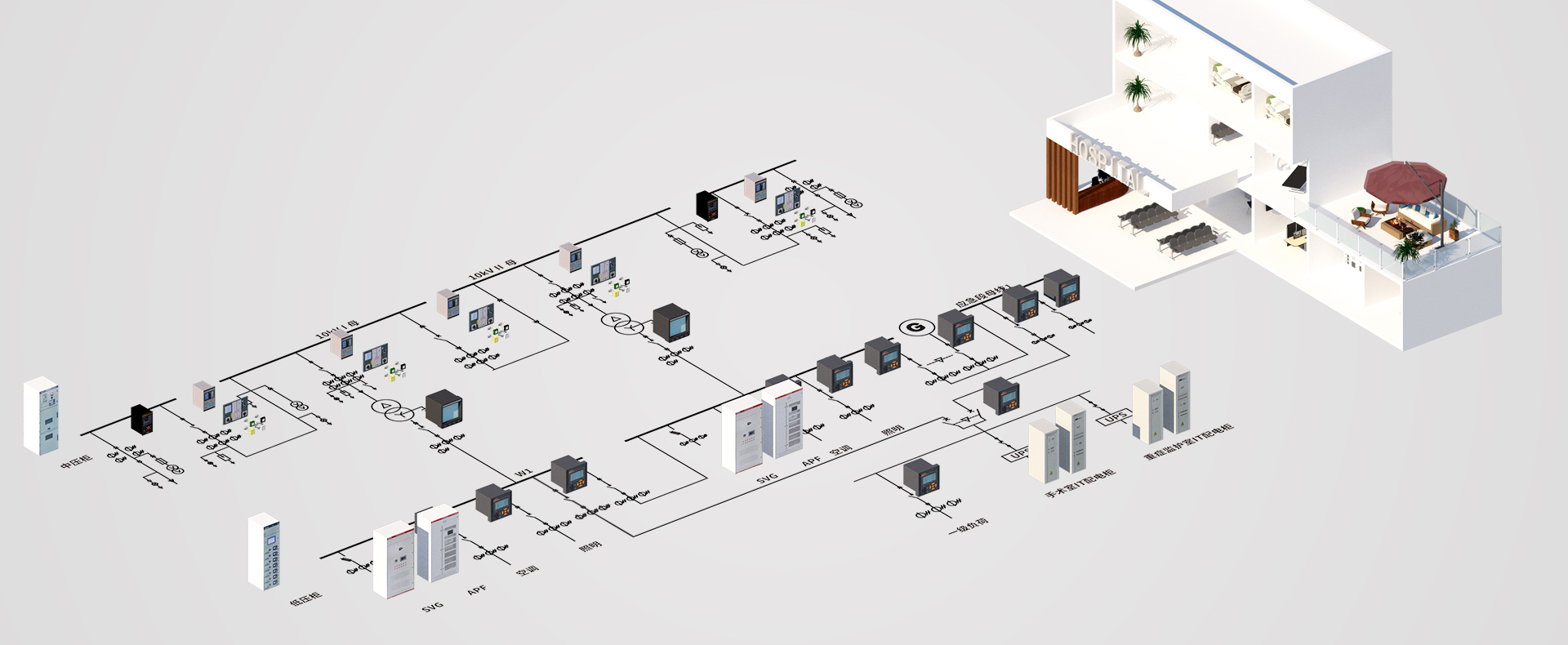

4、系统结构系统采用分布式结构，微机保护装置、多功能仪表、变压器温控器、直流屏、柴油发电机控制屏等设备通过RS485总线或者以太网接入智能网关，经过协议转换、数据处理后上传至电力监控系统，实现遥测、遥信、遥控、异常报警等功能。
5、系统功能● 实时监测系统人机界面友好，以配电一次图的形式直观显示配电线路的运行状态，实时监测各回路电压、电流、功率、功率因数、电能等电参数信息，动态监视各配电回路断路器、隔离开关、地刀等合分状态、柴油发电机状态、柴油液位、UPS状态、电池信息等，以及有关故障、告警等信号。
● 详细电参量查询在配电一次图中，可以直接查看该回路详细电参量，包括三相电流、三相电压、三相总有功功率、总无功功率、总功率因数、正向有功电能，并可以查看24小时相电流趋势曲线。● 运行报表查询各回路或设备指定时间的运行参数，报表中显示电参量信息应包括：各相电流、三相电压、总功率因数、总有功功率、总无功功率、正向有功电能等.
● 实时报警电力监控系统具有实时报警功能，系统能够对配电回路断路器、隔离开关、接地刀分、合动作等遥信变位，保护动作、事故跳闸等事件发出告警。电力监控系统具有实时语音报警功能，系统能够对所有事件发出语音告警。
● 历史事件查询电力监控系统能够对遥信变位，保护动作、事故跳闸，以及电压、电流、功率、功率因数越限等事件记录进行存储和管理，方便用户对系统事件和报警进行历史追溯，查询统计、事故分析。● 电能统计报表电力监控系统以丰富的报表体支撑量体系的完整性。系统具备定时抄表汇总统计功能，用户可以自由查询自系统正常运行以来任意时间段内各配电节点的用电情况，即该节点进线用电量与各分支回路消耗电量的统计分析报表。● 用户权限管理电力监控系统为保障系统安全稳定运行，设置了用户权限管理功能。通过用户权限管理能够防止未经授权的操作（如遥控的操作，数据库修改等）。可以定义不同级别用户的登录名、密码及操作权限，为系统运行、维护、管理提供可靠的安全保障。● 遥控操作电力监控系统可以对整个配电系统范围内的设备进行远程遥控操作。例如配电系统维护人员可以通过监控系统的主界面点击相应的断路器遥信点调出遥控操作界面，可以及时执行调度系统或站内相应的操作命令。● 网络拓扑图电力监控系统支持实时监视接入系统的各设备的通讯状态，能够完整的显示整个系统网络结构；可在线诊断设备通讯状态，发生网络异常时能自动在界面上显示故障设备或元件及其故障部位。 -
1、概述变电所运维云平台可以看做是电力监控系统的网络应用延伸，变电所运维云平台通过互联网，电力运维人员通过手机可以随时随地了解医院配电系统的运行情况，做到无人值守或者少人值守，同时可以监测用能状况、漏电、线缆异常发热等，并可以通过APP下发派工任务，闭环消缺流程，及时排除隐患。2、参考标准DL/T 5430 《无人值班变电站远方监控中心设计技术规程》
GB/T 2887 《计算机场地通用规范》
Q/GDW 231 《无人值守变电站及监控中心技术导则》
《国家机关办公建筑和大型公共建筑能耗监测系统——分项能耗数据采集技术导则》
《国家机关办公建筑和大型公共建筑能耗监测系统——分项能耗数据传输技术导则》3、配置方案AcrelCloud-1000电力运维云平台采用多功能电力传感器、无线通信、边缘计算网关及大数据分析技术，通过智能网关采集现场数据并存储在本地，再定时向云平台推送数据。平台采集的数据包括变电所回路电气参数和变压器温度、环境温湿度、浸水、烟雾、视频、门禁等信息，有异常发生10S内通过短信和APP发出告警信号。平台通过手机APP下发运维任务到指定人员手机上，并通过GPS跟踪运维执行过程进行闭环，提高运维效率，即时发现运行缺陷并做消缺处理。4、系统结构
5、系统功能软件采用B/S架构，可通过电脑WEB端、平板或手机APP查看系统数据和报警信息。● 变电站状态变电站状态包括概况、运行状态、当日事件记录、当日逐时用电曲线、用电概况。
● 平台看板支持大屏展示用户运维变电所概况、环境监测、实时电压、实时负荷、实时电量、配电图等。
● 电力数据电力数据显示选定变电所选定回路的电力数据和曲线，包括电流、相电压、线电压、频率、功率因数、有功功率、无功功率、视在功率、电压、电流不平衡度等参数，曲线显示统计期内大、小、平均值，并支持导出图表；方便用户通过表格查询数据
● 电能质量展示选中变配电站的某一个回路的谐波数据，可通过选择谐波类别和谐波数量选择查看某一回路的谐波数据。
● 用能报表用能报表显示各回路的用能数据，包括日报、月报、年报，日报显示分时用能，月报显示分日用能，年报显示分月用能，报表可以导出。
● 事件记录事件记录方便运维人员查看分析设备如断路器合分、门开门关、电流电压越限告警、故障告警、短信志、平台运行日志等记录。
● 安全用电展示选中变配电站的漏电流和线缆温度及报警状况。● 运行环境运行环境包括环境监测、视频监控、环境温湿度、仪表通讯状态、网关通信状态、视频监控、视频设备状态等。
● 设备管理设备管理包括设别定义、设备档案和设备报表，在设备档案中对变电所设备进行维护处理。● 运维管理运维管理包括任务管理、巡检记录、缺陷记录三部分，其中任务管理可以完成任务的创建、发布、任务完成情况查询；巡检记录是巡检任务的执行情况和执行明细，缺陷记录是消缺任务创建、发布、完成状态情况查询。
● 用户报告用户报告页面主要用于对选定的变配电站自动汇总一个月的运行数据，对变压器负荷、配电回路用电量、功率因数、报警事件等进行统计分析，并列出在该周期内巡检时发现的各类缺陷及处理情况。● APP应用电力运维手机支持“监控系统”、“设备档案”、“待办事项”、“巡检记录”、“缺陷记录”、“文档管理”和“用户报告”七大模块，支持一次图、需量、用电量、视频、曲线、温湿度、同比、环比、电能质量、各种事件报警查询，设备档案查询、待办事件处理、巡检记录查询、用户报告、文档管理等。
-
1、概述随着碳达峰、碳中和成为政府工作主要任务，医院作为能耗密集，用能情况较为复杂的大型建筑，有效的降低能源消耗，减少能源成本，避免用能过程中的“跑冒滴漏”现象，实施分科室能效综合考评是给非常必要的管理手段。2、参考标准
JGJ312-2013 《医疗建筑电气设计规范》
GB50052-2009 《供配电系统设计规范》
《国家机关办公建筑和大型公共建筑能耗监测系统——分项能耗数据采集技术导则》
《国家机关办公建筑和大型公共建筑能耗监测系统——分项能耗数据传输技术导则》
《国家机关办公建筑和大型公共建筑能耗监测系统——楼宇分项计量设计安装技术导则》
《国家机关办公建筑和大型公共建筑能耗监测系统——数据中心建设与维护技术导则》
《国家机关办公建筑和大型公共建筑能耗监测系统——建设、验收与运行管理规范》
《国家机关办公建筑和大型公共建筑能耗监测系统——软件开发指导说明书》
3、配置方案对建筑各类耗能设备能耗数据进行实时测量，对采集数据进行统计和分析。能够合理的确定各科室建筑能耗经济指标及绩效考核指标，发现能源使用规律和能源浪费情况，提高人员主动节能的意识。① 搭建医院智慧能源管理系统的基本框架，对各个用能环节进行实时监测；
② 排碳数据化：通过系统可实现建筑单位内人均能耗分析（包括水、电、能量），实现低碳办公数据化；
③ 区域能效比：实现建筑单位内区域能耗对比，方便能耗考核；
④ 同期能效比：实现同年、同期、同一区域能耗对比，方便节能数据分析；
⑤ 能耗评估管理：按照能源消耗定额标准约束值、标准值、引导值进行分析单位面积能耗和人均能耗指标；
⑥ 能耗竞争排名：各个科室能耗对比，实现能耗排名，增强全院工作人员的节能意识；
⑦ 对能耗的使用数据进行综合的分析、统计、打印和查询等功能，并根据能耗监测管理系统的需要可选择不同样式报表的打印。为能耗运营管理部门提供可靠的依据；
⑧ 能耗数据采集，随时查询，并根据采集数据进行统计分析，监测异常能源用量，对能源智能仪表故障进行报警，提高系统信息化、自动化水平。
4、系统结构
5、系统功能● 建筑用能概况主要展示被选中建筑物基本信息，建筑各个分类用能对比，当日逐时趋势，当月逐日趋势和尖峰平谷分时段用能柱状图。能源类型可选择电、水、可再生能源等等能源类型，并折算标煤。
● 建筑用能统计统计当前账号下所有建筑日、月、年用能统计报表，可选择以报表或者图表方式显示，可导出excel表格形式保存。
可选择查看当前建筑用能数据同比和环比分析比较，可选择日/月/年周期进行对比，通过柱状图和百分比数据显示对比结果。
通过图形方式直观显示当前建筑能源消耗流向，鼠标悬浮可以显示当前区域或者回路的用能数据，起始日期和截止日期可选择。
可选择查看具体某个回路的能源消耗趋势，包括日均负荷曲线展示、日月用能对比数据、过去48小时、过去31天、过去12个月、过去3年的能源消耗数据。
● 能耗费用报表系统可设置能耗单价，并通过报表方式显示日、月、年能耗账单。
● 配电监测可选择查看所选建筑的配电系统一次图，并在一次图显示配电系统当前遥测、遥信数据和状态。
● 分项能耗展示当前建筑的照明插座、空调、动力和特殊用电，通过饼图、柱状图显示能源占比、同比对比以及分项用能趋势。
● 区域能耗展示当前建筑各区域的用能情况，通过饼图、柱状图显示能源占比、同比对比以及分项用能趋势，可按照楼、楼层等方式区分。
● 用能安全监测通过监测配电回路的漏电电流和线缆温度来分析商业中心的用能安全。在商业楼、办公楼、酒店楼层配箱进线和出线回路安装漏电探测器和温度传感器，其它建筑进线处安装漏电探测器和温度传感器。
