1、概述电力监控系统实现对变压器、柴油发电机、断路器以及其它重要设备进行监视、测量、记录、报警等功能，并与保护设备和远方控制中心及其他设备通信，实时掌握供电系统运行状况和可能存在的隐患，快速排除故障，提高学校供电可靠性。2、参考标准JGJ310-2013 《教育建筑电气设计规范》GB50052-2009 《供配电系统设计规范》GB/T 14285-2006 《继电保护和安全自动装置技术规程》GBT 14598.300-2008 《微机变压器保护装置通用技术要求》3、配置方案电力监控系统主要针对开闭所和10/0.4kV变电所，对高压回路配置微机保护装置及多功能仪表进行保护和监控，对0.4kV出线配置多功能计量仪表，用于测控出线回路电气参数和用能情况。同时对学校重要设备如柴油发电机、无功补偿装置、有源滤波装置、UPS、隔离电源系统状态进行监测。
推荐配置

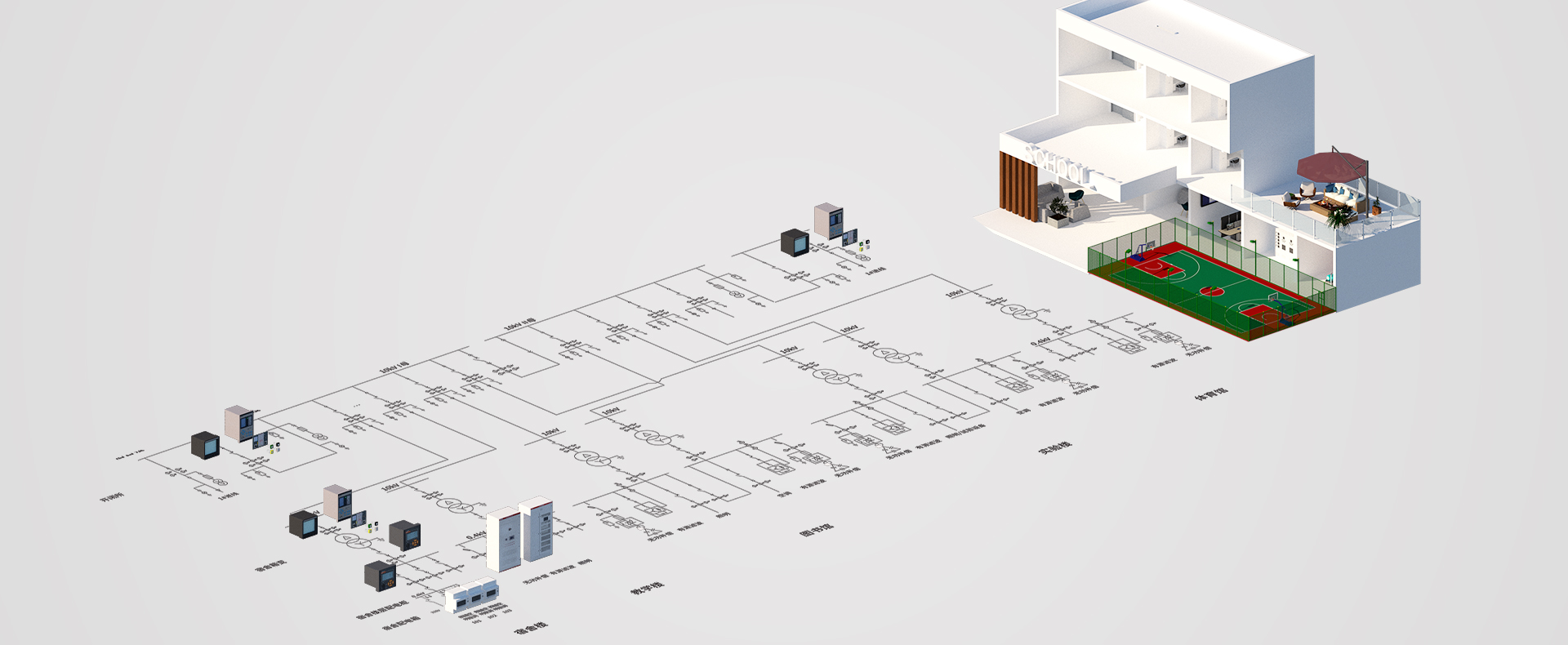

4、系统结构系统采用分布式结构，微机保护装置、多功能仪表、变压器温控器、直流屏、柴油发电机控制屏等设备通过RS485总线或者以太网接入智能网关，经过协议转换、数据处理后上传至电力监控系统，实现遥测、遥信、遥控、异常报警等功能。
5、系统功能● 实时监测系统人机界面友好，以配电一次图的形式直观显示配电线路的运行状态，实时监测各回路电压、电流、功率、功率因数、电能等电参数信息，动态监视各配电回路断路器、隔离开关、地刀等合分状态、柴油发电机状态、柴油液位、UPS状态、电池信息等，以及有关故障、告警等信号。
● 详细电参量查询在配电一次图中，可以直接查看该回路详细电参量，包括三相电流、三相电压、三相总有功功率、总无功功率、总功率因数、正向有功电能，并可以查看24小时相电流趋势曲线。● 运行报表查询各回路或设备指定时间的运行参数，报表中显示电参量信息应包括：各相电流、三相电压、总功率因数、总有功功率、总无功功率、正向有功电能等.
● 实时报警电力监控系统具有实时报警功能，系统能够对配电回路断路器、隔离开关、接地刀分、合动作等遥信变位，保护动作、事故跳闸等事件发出告警。电力监控系统具有实时语音报警功能，系统能够对所有事件发出语音告警。
● 历史事件查询电力监控系统能够对遥信变位，保护动作、事故跳闸，以及电压、电流、功率、功率因数越限等事件记录进行存储和管理，方便用户对系统事件和报警进行历史追溯，查询统计、事故分析。● 电能统计报表电力监控系统以丰富的报表体支撑量体系的完整性。系统具备定时抄表汇总统计功能，用户可以自由查询自系统正常运行以来任意时间段内各配电节点的用电情况，即该节点进线用电量与各分支回路消耗电量的统计分析报表。● 用户权限管理电力监控系统为保障系统安全稳定运行，设置了用户权限管理功能。通过用户权限管理能够防止未经授权的操作（如遥控的操作，数据库修改等）。可以定义不同级别用户的登录名、密码及操作权限，为系统运行、维护、管理提供可靠的安全保障。● 遥控操作电力监控系统可以对整个配电系统范围内的设备进行远程遥控操作。例如配电系统维护人员可以通过监控系统的主界面点击相应的断路器遥信点调出遥控操作界面，可以及时执行调度系统或站内相应的操作命令。● 网络拓扑图电力监控系统支持实时监视接入系统的各设备的通讯状态，能够完整的显示整个系统网络结构；可在线诊断设备通讯状态，发生网络异常时能自动在界面上显示故障设备或元件及其故障部位。 -
1、概述当下智慧校园、平安校园的建设越来越普及，作为智慧校园建设的重要一环，学生宿舍的用电预付费和用电安全管理措施是必不可少的。学生宿舍预付费电控系统可以解决使用传统电表人工抄表费时费力，不方便统计管理和充值的弊端，更是为学生宿舍的用电安全也提供了解决方案，消除由于使用恶性负载引起的火灾隐患。
AcrelCloud-3100高校宿舍预付费电控系统（以下简称系统）为切合高校管理要求，充分体现“一切管理为学生服务”的思想。系统具备以下的特点：
系统采用当今主流的技术，并充分考虑技术实现的前瞻性，支持一卡通对接充值，支持移动设备的应用（微信查询、充值等）。
系统硬件设备支持脱机运行功能，数据多点保存，使系统运行基本不受环境因素的影响，保证系统数据的可靠性、完整性。
为了配合学校的管理模式，能实时对宿舍当前用电状态的监控功能，财务操作功能，提供合理有效的技术管理手段。
高校宿舍预付费电控系统集电能计量、收费管理、用电过程管理等功能于一体，具备远程实时抄表计量、控制学生作息、恶性负载识别预警、校园一卡通自助缴费、微信查询、打印用能报表等功能，创建节约校园、安全校园，方便校方进行一体化、信息化管理，并支持和智慧校园系统的数据对接。
2、参考标准GB50052-2009 《供配电系统设计规范》
GB50054-2011 《低压配电设计规范》
GB/T 18460.3 《IC卡预付费售电系统 第3部分： 预付费电度表》
DL/T 448 《电能计量装置技术管理规程》
IEC 61587 《电子设备机械结构系列》
GB/T 3047.1 《面板、架和柜的基本尺寸系列》
DL/T 5137 《电测量及电能计量装置设计技术规程》
GB 2887 《计算站场地技术条件》
3、配置方案Acrelcloud-3100高校宿舍预付费电控系统一方面是实现先缴费后用电的功能，解决收费难的问题，另一方面是具有恶性负载识别的功能，解决高校宿舍学生用电安全问题。◆微信查询功能。学生可以用手机在新中新一卡通微信平台上，进行用电充值、查询用电情况。平台具有用户剩余电量微信提醒功能。◆分时控制、双回路独立控制用电管理。每间宿舍分空调、插座照明两路独立电源配电，两路电源的供电保护、供电控制、供电时间相互独立，可以由学院根据管理需要决定两条用电回路各自供电时间。◆远程实时抄表计量功能。系统应能够远程实时读取电能数据，电能数据采用通过数据网关上传至管理计算机。◆违章电器实时监控识别预警控制。系统应具备恶性负载识别功能，自动识别学院规定禁止使用的各类违章电器（如热得快、电吹风、电热毯、暖手煲等）功能，并及时自动断电。◆自动恢复供电功能。超负荷断电或使用禁用发热电器自动断电后可自动恢复供电，自动供电时间可设。管理者可设定自动供电的次数，超过设定次数后系统不能再自动供电，需找管理者查明断电原因后，由供电管理人员恢复供电。◆公寓智能控电管理软件系统能够实现总体控制和分类控制管理。学院管理员可以管理全院学生公寓能耗对象，各楼幢管理员只能负责管理本楼幢能耗对象。◆分户计费管理，可以进行免费基础电量设置、预购电量、无费关断、用电情况查询、退费管理、房间调换进行数据转换、支持中途更换操作员、打印能耗管理报表等。◆系统支持学习功能，自带不低于30类学校常用电器使用特征的数据库。不在特征数据库的电器可以通过现场学习进入数据库。
4、系统结构
5、系统功能● 电表批量操作该功能提供电能表批量通断电、设置下发、状态筛选、下发和查询操作。可对指定的某户或多户同时进行“电价设置”、“恶性负载”、“预付费模式”、“强制控制”、“定时通断”、“基础电量下发”、“初始化”、“清零”、“短信设置”、“空调复位”等操作。
● 电表批量初始化
新生入学时批量下发电表基本参数：初始金额、基础免费金额、电价、报警金额等。
● 负控下发
对电表的恶性负载控制功能进行设置，根据不同的现场环境进行调节，三路可分开设置。
● 基础电量下发
学校每月下发一定量的辅助金额给学生。在这里可以设置每个月的下发金额，月初系统自动下发，不累计。
● 时控设置
设置工作日和节假日宿舍每天用电通断时间，最多支持八个时间段，三路可以单独设置。
● 白名单设置
对不需要进行恶性负载控制的电器可以根据其电气特性进行白名单设置，增加恶性负载识别的准确率，避免不必要的误跳。
-
1、概述学校人流比较密集，办公室较多，照明用电在学校电能消耗中约占到40%左右。所以合理使用照明控制系统，在提升教师和学生的体验情况下最大程度使用自然光照明，通过感应控制做到人来灯亮，人走灯灭或保持地强度照明，尽量解决照明用电。安科瑞智能照明控制解决方案ALIBUS（Acrel Lighting intelligent Bus）基于成熟的RS485通讯控制技术，同时创新地引入了载波侦听和冲突碰撞检测机制，多机间实现了实时双向通讯，线材使用普通的屏蔽网线，一次性解决通讯与供电问题。需安装在配电箱内的模块主要有开关驱动器、调光驱动器、IP网关等，这些模块使用35mm标准导轨安装；需安装在控制现场的模块主要有传感器和智能面板，其中传感器作为自动控制感应模块，嵌入式安装在房间、走廊顶部，用于检测相关区域是否有人员活动。有人经过时可以设定自动控制亮灯，人离开后在设定的时间内熄灯。智能面板等手动控制设备，可嵌墙安装在机房入口处，这样可实现自动控制、现场控制和值班室远程控制相结合。系统支持单控、区域控制、自动控制、感应控制、定时控制、场景控制、调光控制等多种控制方式，支持延时控制，避免同时亮灯负荷对配电系统造成冲击。模块不依赖系统，可独立工作，每个模块均自带时间模块，可根据经纬度自动识别日出日落时间实现自动控制功能。2、参考标准
GB/T 20965-2013 《控制网络HBES技术规范 住宅和楼宇控制系统》
3、配置方案
4、系统结构
5、系统功能● 区域控制可以通过电脑或者触控终端控制一栋楼、某一层或某个区域所有照明灯具开关。可以对单个照明回路实现开关控制，还可对每个模块、箱子、楼层、自定义分区实现总控。现场受控回路的开关状态会实时反馈。
● 调光控制拖动调光控件，照明设备从0%到100%进行调光,点击左右两边的符号，可进行步进调光，一个步进增加/减少20%；通过图标的亮灭状态反馈现场开关的状态。点击模块调光单控可以对一个模块的照明回路实现调光控制；点击调光总控,可以对多个照明回路实现调光控制。
● 定时控制智能照明控制系统通过时钟管理器，实现有关区域照明的定时和自动管理功能，实现走廊、公共通道、景观照明、泛光照明、车库照明定时控制。如百叶窗定时升降、集中供热定时调节、节假日照明定时关闭、定时通知等。
● 场景控制智能照明控制系统根据不同区域的功能需求，设定不同的场景模式，完成各种照明灯具的控制组合，达到美化工作环境、提高舒适度。
● 人体感应控制在通道、走廊、公共区域、楼梯间、会议室等场所布置人体感应传感器，当人员进入区域时，自动打开照明；当人员离开后，延迟一段时间再关闭，根据需求设定。
● 窗帘控制窗帘控制有两种控件，一种是开关和步进调节功能；另一种是无极调节和步进调节功能。点击窗帘单控控件，可以开合百叶窗/窗帘或者调整百叶角度；点击窗帘总控图标，可以对多路窗帘实现调光控制；通过图标的亮灭状态，反馈现场窗帘的开合状态，数值表示窗帘的相对动作的值。
● 电流检测读取带电流检测开关驱动器所有回路的电流、开关控制，并自动分析回路是否有故障状态。电流值、故障状态显示、开关状态会实时反馈在界面上。
-
1、概述随着碳达峰、碳中和成为政府工作主要任务，学校作为能耗密集，用能情况较为复杂的大型建筑，有效的降低能源消耗，减少能源成本，避免用能过程中的“跑冒滴漏”现象，实施能效综合考评是个非常必要的管理手段。2、参考标准
JGJ310-2013 《教育建筑电气设计规范》
GB50052-2009 《供配电系统设计规范》
《国家机关办公建筑和大型公共建筑能耗监测系统——分项能耗数据采集技术导则》
《国家机关办公建筑和大型公共建筑能耗监测系统——分项能耗数据传输技术导则》
《国家机关办公建筑和大型公共建筑能耗监测系统——楼宇分项计量设计安装技术导则》
《国家机关办公建筑和大型公共建筑能耗监测系统——数据中心建设与维护技术导则》
《国家机关办公建筑和大型公共建筑能耗监测系统——建设、验收与运行管理规范》
《国家机关办公建筑和大型公共建筑能耗监测系统——软件开发指导说明书》
3、配置方案建立高效的能耗监测管理系统，对建筑各类耗能设备能耗数据进行实时测量，对采集数据进行统计和分析。能够合理的确定各区域建筑能耗经济指标及绩效考核指标，发现能源使用规律和能源浪费情况，提高人员主动节能的意识。① 搭建学校智慧能源管理系统的基本框架，对各个用能环节进行实时监测；
② 排碳数据化：通过系统可实现建筑单位内人均能耗分析（包括水、电、能量），实现低碳办公数据化；
③ 区域能效比：实现建筑单位内区域能耗对比，方便能耗考核；
④ 同期能效比：实现同年、同期、同一区域能耗对比，方便节能数据分析；
⑤ 能耗评估管理：按照能源消耗定额标准约束值、标准值、引导值进行分析单位面积能耗和人均能耗指标；
⑥ 能耗竞争排名：各个功能区能耗对比，实现能耗排名，增强工作人员的节能意识；
⑦ 对能耗的使用数据进行综合的分析、统计、打印和查询等功能，并根据能耗监测管理系统的需要可选择不同样式报表的打印。为能耗运营管理部门提供可靠的依据；
⑧ 能耗数据采集，随时查询，并根据采集数据进行统计分析，监测异常能源用量，对能源智能仪表故障进行报警，提高系统信息化、自动化水平。
4、系统结构
5、系统功能● 建筑用能概况主要展示被选中建筑物基本信息，建筑各个分类用能对比，当日逐时趋势，当月逐日趋势和尖峰平谷分时段用能柱状图。能源类型可选择电、水、可再生能源等等能源类型，并折算标煤。
● 建筑用能统计统计当前账号下所有建筑日、月、年用能统计报表，可选择以报表或者图表方式显示，可导出excel表格形式保存。
可选择查看当前建筑用能数据同比和环比分析比较，可选择日/月/年周期进行对比，通过柱状图和百分比数据显示对比结果。
通过图形方式直观显示当前建筑能源消耗流向，鼠标悬浮可以显示当前区域或者回路的用能数据，起始日期和截止日期可选择。
可选择查看具体某个回路的能源消耗趋势，包括日均负荷曲线展示、日月用能对比数据、过去48小时、过去31天、过去12个月、过去3年的能源消耗数据。
● 能耗费用报表系统可设置能耗单价，并通过报表方式显示日、月、年能耗账单。
● 配电监测可选择查看所选建筑的配电系统一次图，并在一次图显示配电系统当前遥测、遥信数据和状态。
● 分项能耗展示当前建筑的照明插座、空调、动力和特殊用电，通过饼图、柱状图显示能源占比、同比对比以及分项用能趋势。
● 区域能耗展示当前建筑各区域的用能情况，通过饼图、柱状图显示能源占比、同比对比以及分项用能趋势，可按照楼、楼层等方式区分。
● 用能安全监测通过监测配电回路的漏电电流和线缆温度来分析商业中心的用能安全。在商业楼、办公楼、酒店楼层配箱进线和出线回路安装漏电探测器和温度传感器，其它建筑进线处安装漏电探测器和温度传感器。
