电力监控系统实现对变压器、柴油发电机、断路器以及其它重要设备进行监视、测量、记录、报警等功能，并与保护设备和远方控制中心及其他设备通信，实时掌握供电系统运行状况和可能存在的隐患，快速排除故障，提高工厂供电可靠性。

GB50053-2013      《20KV及以下变电所设计规范》

GB50059-2011      《35-110 KV变电所设计技术规程》

GB50060-2008      《3～110kV高压配电装置设计规范》

GB50052-2009      《供配电系统设计规范》

GB/T 14285-2006   《继电保护和安全自动装置技术规程》

GBT 14598.300-2008 《微机变压器保护装置通用技术要求》

  电力监控系统主要针对开闭所和10/0.4kV变电所，对高压回路配置微机保护装置及多功能仪表进行保护和监控，对0.4kV出线配置多功能计量仪表，用于测控出线回路电气参数和用能情况。同时对工厂重要设备如柴油发电机、无功补偿装置、有源滤波装置、UPS、隔离电源系统状态进行监测。

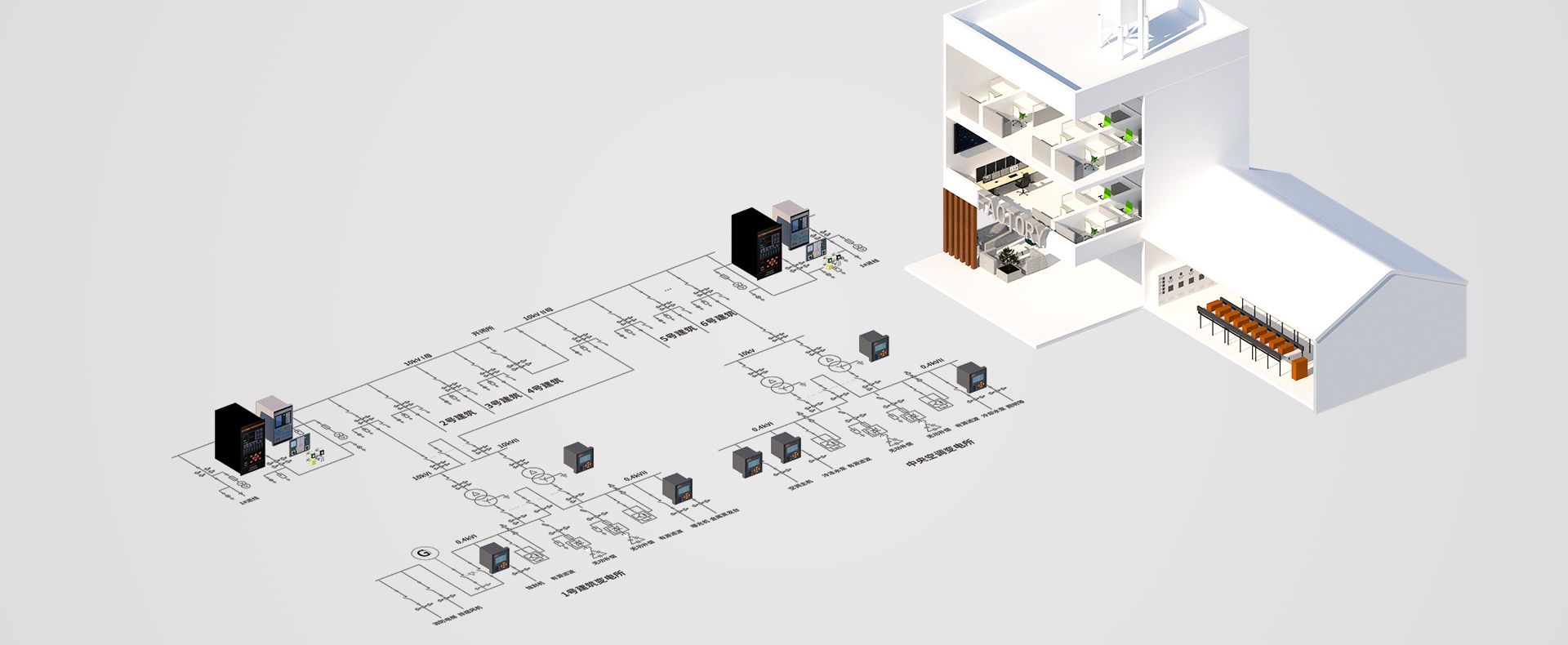

  系统采用分布式结构，微机保护装置、多功能仪表、变压器温控器、直流屏、柴油发电机控制屏等设备通过RS485总线或者以太网接入智能网关，经过协议转换、数据处理后上传至电力监控系统，实现遥测、遥信、遥控、异常报警等功能。

  变电所运维云平台可以看做是电力监控系统的网络应用延伸，变电所运维云平台通过互联网，电力运维人员通过手机可以随时随地了解工厂配电系统的运行情况，做到无人值守或者少人值守，同时可以监测用能状况、漏电、线缆异常发热等，并可以通过APP下发派工任务，闭环消缺流程，及时排除隐患。

DL/T 5430    《无人值班变电站远方监控中心设计技术规程》
GB/T 2887    《计算机场地通用规范》
Q/GDW 231    《无人值守变电站及监控中心技术导则》
《国家机关办公建筑和大型公共建筑能耗监测系统——分项能耗数据采集技术导则》
《国家机关办公建筑和大型公共建筑能耗监测系统——分项能耗数据传输技术导则》

  AcrelCloud-1000电力运维云平台采用多功能电力传感器、无线通信、边缘计算网关及大数据分析技术，通过智能网关采集现场数据并存储在本地，再定时向云平台推送数据。平台采集的数据包括变电所回路电气参数和变压器温度、环境温湿度、浸水、烟雾、视频、门禁等信息，有异常发生10S内通过短信和APP发出告警信号。平台通过手机APP下发运维任务到指定人员手机上，并通过GPS跟踪运维执行过程进行闭环，提高运维效率，即时发现运行缺陷并做消缺处理。





软件采用B/S架构，可通过电脑WEB端、平板或手机APP查看系统数据和报警信息。



● 变电站状态

变电站状态包括概况、运行状态、当日事件记录、当日逐时用电曲线、用电概况。



● 平台看板

支持大屏展示用户运维变电所概况、环境监测、实时电压、实时负荷、实时电量、配电图等。



● 电力数据

电力数据显示选定变电所选定回路的电力数据和曲线，包括电流、相电压、线电压、频率、功率因数、有功功率、无功功率、视在功率、电压、电流不平衡度等参数，曲线显示统计期内大、小、平均值，并支持导出图表；方便用户通过表格查询数据



● 电能质量

展示选中变配电站的某一个回路的谐波数据，可通过选择谐波类别和谐波数量选择查看某一回路的谐波数据。



● 用能报表

用能报表显示各回路的用能数据，包括日报、月报、年报，日报显示分时用能，月报显示分日用能，年报显示分月用能，报表可以导出。



● 事件记录

事件记录方便运维人员查看分析设备如断路器合分、门开门关、电流电压越限告警、故障告警、短信志、平台运行日志等记录。



● 安全用电

展示选中变配电站的漏电流和线缆温度及报警状况。



● 运行环境

运行环境包括环境监测、视频监控、环境温湿度、仪表通讯状态、网关通信状态、视频监控、视频设备状态等。



● 设备管理

设备管理包括设别定义、设备档案和设备报表，在设备档案中对变电所设备进行维护处理。



  随着碳达峰、碳中和成为政府工作主要任务，工厂作为能耗密集，用能情况较为复杂的大型建筑，有效的降低能源消耗，减少能源成本，避免用能过程中的“跑冒滴漏”现象，实施能效综合考评是个非常必要的管理手段。

GB/T 23331-2012      能源管理体系要求

ISO 50001-2018       能源管理体系要求

GB/T 33656-2017      工厂能源计量网络图绘制方法

GB/T 36713-2018      能源管理体系 能源基准和能源绩效参数

GB/T 36714-2018      用能单位能效对标指南

GB/T 15587-2008      工业工厂能源管理导则

GB/T 40063-2021      工业工厂能源管控中心建设指南

GB/T 15316-2009      节能监测技术通则

GB/T 2587-2009       用能设备能量平衡通则

GB/T 2589-2008       综合能耗计算通则

GB/T 3484-2009       工厂能量平衡通则

GB/T 6422-2009      用能设备能量测试导则

GB/T 28751-2012     工厂能量平衡表编制办法

GB/T 12723-2013      单位产品能源消耗编制通则

GB/T 13234-2009      工厂节能量计算方法

GB 17167-2006        用能单位能源计量器具配备和管理通则

GB/T 29871-2013      能源计量仪表通用数据接口技术协议

DB37/T 1566-2010    《工业工厂能效对标导则》

NHJC-2018            重点用能单位能耗在线监测系统技术规范

GB/T 22239-2008     《信息安全技术 信息系统安全等级保护基本要求》

GB/T 14394-1993     《计算机软件可靠性和维护性管理》

GA-173－1998        《计算机信息系统防雷保安器》

SJ/T 3003-93        《电子计算机机房施工及验收规范》

GB/T 40063-2021     《工业工厂能源管控中心建设指南》

  建立高效的能耗监测管理系统，对工厂各点位的能源使用、报警等情况进行实时的监控。以便工厂用户能够实时的监测各个点位的运作情况，同时能更快速高效的掌握点位的报警，并为工厂削峰填谷、调整负载等技改措施提供数据支撑。



◆ 能源实时监控：对于水、电、气等能源消耗进行实时监测，确保用能环节的安全持续稳定运行，显示配电图、能流图、能源平衡网络图、能源计量网络图等功能。

  ■ 能流图：需要在能流图上对水、电、气的消耗情况进行实时展示；当能源参数越限报警，可提供报警重要性等级分类，同时支持APP推送报警提示、短信报警提示、邮件、语音报警提示等；

  ■ 配电图：将配电房真实情况画入配电图，实时展示接入的门禁、水浸、电水气等仪表的实时水电气参数及门禁水浸状态。

  ■ 实时统计：实时统计工厂、车间、工序、设备的当年、季度、月、周、日、班次等能耗值；

  ■ 数据展示：通过实时曲线和历史曲线展示不同区域、不同设备的不同的能耗参数；



◆ 安全检测：对能源报警信息进行集中显示，可以对报警阈值信息进行相关处理操作，可以对报警参数进行在线设置，当能源参数越限报警，可提供报警重要性等级分类，具备短信、APP推送、邮件、语音等信息报警提示；



● 大屏展示
用户登录成功之后进入大屏展示页面，展示工厂及各区域的能耗折标、产值、异常、排名、占比、通讯情况，点击区域展示该区域的分类能耗、产值等相关信息。
● 用能统计
从能源使用种类、监测区域、车间、生产工艺、工序、工段时间、设备、班组、分项等维度，采用曲线、饼图、直方图、累积图、数字表等方式对工厂用能统计、同比、环比分析、实绩分析，折标对比、单位产品能耗、单位产值能耗统计，找出能源使用过程中的漏洞和不合理地方，从而调整能源分配策略，减少能源使用过程中的浪费。
● 变压器监控
展示各电压器的负载情况，从而可以为变压器配备情况进行科学合理的规划。通过各种运行参数状态下用电效能的对比分析，找出最佳运行模式。根据最佳运行模式调整负载，从而降低用电单耗，使电能损失最低。
● 能流图
通过图形方式直观显示当前能源消耗流向，起始日期和截止日期可选择。
● 成本分析
统计各个监测节点（工厂、车间）的当年、季度、月、周、日各类能源消耗费用，其中电包括峰电量、峰电费、谷电量、谷电费以及平均电量和平均电费。
● 产品单耗统计
与工厂MES系统对接，通过产品产量以及系统采集的能耗数据，在产品单耗中生成产品单耗趋势图，并进行同比和环比分析。同时将产品单耗与行业/国家/国际先进指标对标，以便工厂能够根据产品单耗情况来调整生产工艺，从而降低能耗。
● 绩效分析
对各类能源使用、消耗、转换，按班组、区域、车间，产线、工段、设备等进行日、周、月、年、指定时段绩效统计按照能源计划或定额制定的绩效指标进行KPI比较考核，帮助工厂了解内部能效水平和节能潜力，评定能源消耗是否合理。
● 运行监测
系统对区域、工段、设备能源消耗进行数据采集，监测重点设备及工艺运行状态，如温度、湿度、流量、压力、速度等，并支持变配电系统一次运行监视。可直接从动态监测平面图快速浏览到所管理的能耗数据，支持按能源种类、车间、工段、时间等维度查询相关能源用量。
● 自定义能耗报表
用户可通过自定义报表头与列，灵活生产各种报表，查看工厂各个节点的能耗，单耗，成本，综合能耗等信息，并同比、环比报表，支持导出报表。
● 同比、环比
提供能耗成本的图形对比分析，包括分时段（日、月、年）的同比、环比分析，分类、分时段、分项（地点、机构、重点设备）统计图形对比分析（柱状图、饼图、堆积图等）。
● 分析报告
以年、月、日对工厂的能源利用情况、线路损耗情况、设备运行情况、运维情况等进行全面的统计分析，让用户全面了解系统的运行情况，并为用户提供数据基础，方便用户发现设备异常，从而找出改善点，以及针对用能情况挖掘节能潜力。
● 重点能耗设备用能
监控重点耗能设备运行、停机及异常状态，及时解决设备故障停运导致无法正常生产。
● 线损分析
根据节点、能源分类，查询各个节点线路上的能源损耗数据，及时发现能量在使用过程中的跑冒滴漏和异常用能等浪费的问题，提醒用户及时进行干预。
● 碳排放管理
按照区域对碳排放总量的变化趋势进行统计，并进行同环比分析。对单位产值碳排放量进行计算，并结合减排指标实现超标预警，提升区域减排水平，促进碳达峰目标实现。

● 运维管理
系统支持设备日常巡检计划、派工、消缺、报修、派工等设备运维管理，方便运行管理人员的制定巡检计划、派工，巡检人员执行巡检、完成工单、巡检发现问题消缺，进行故障报修、跟进维修进度，满足日常巡检、设备维修保养需要。
● 报警管理
针对于电气安全、限电和能耗双控，实现电参量异常报警、电气火灾隐患报警、能耗超标报警、限电报警等，帮助工厂提前预警，避免发生火灾事故和被罚款导致用能成本过高。支持分级分类报警，可对报警进行派发与闭环处理。
● 复费率报表
对尖、峰、平、谷用电量及成本费用进行统计分析，为工厂分时用电，优化成本效益提供数据支持。
● 手机APP
APP支持Android、iOS操作系统，方便用户按能源分类、区域、车间、工序、班组、设备等不同维度掌握工厂能源消耗、产线比对、效率分析、同环比分析、能耗折标、事件记录、运行监视、异常报警、配电图、工艺流程图、能流图等。







  谐波的危害十分严重，尤其在工厂这种设备较多的场合。大部分设备都是谐波源，谐波使电能的生产、传输和利用的效率降低，使电气设备过热、产生振动和噪声，并使绝缘老化，使用寿命缩短，甚至发生故障或烧毁。谐波可引起电力系统局部并联谐振或串联谐振，使谐波含量放大，造成电容器等设备烧毁。谐波还会引起继电保护和自动装置误动作，使电能计量出现混乱。对于工厂的精密化验设备可能会产生干扰。

JB/T11067-2011 《低压有源滤波装置》

GB/T14549-1993 《电能质量公用电网谐波国家标准》

GB/T 15576-2020《低压成套无功功率补偿装置》

DL/T1216-2019《低压静止无功发生装置技术规范》

《全国民用建筑工程设计技术措施—节能专篇：电气》

《江苏省电力保护条例》

《上海轨道交通无功补偿及谐波治理指导意见》



集中补偿：变电所内按照变压器容量配置，一般按照变压器低压侧断路器额定电流的20%左右配置谐波补偿，单位：A。比如2000kVA变压器，按照运行负荷率80%计算，补偿容量为461A，建议按照500A配置，每台变压器配置一套ANAPF，安装在无功补偿柜和负载之间，用于集中补偿；

  电气火灾监控系统作为火灾自动报警系统的预警子系统，由电气火灾监控主机、电气火灾监控单元、剩余电流式电气火灾探测器以及测温式电气火灾探测器组成，通过现场总线构成一套完整的预防电气火灾的监控系统，数据可集成至工厂消控室监控系统。



  工厂电气火灾监控系统以建筑为单位设置，采集数据后上传至值班室监控主机，实现对建筑电气安全预警。现场设置的传感器监测配电系统回路的漏电电流和线缆温度，异常时实时发出报警信号，重点关注办公室、仓库、食堂、宿舍等区域漏电或者电缆发热等问题。

GB 50116-2013     《火灾自动报警系统设计规范》

GB 14287-2014     《电气火灾监控系统》

GB 25506-2010      《消防控制室通用技术要求》



● 监控报警功能

监控设备能接收多台探测器的剩余电流、温度信息，报警时发出声、光报警信号，同时设备上红色“报警”指示灯亮，显示屏指示报警部位及报警类型，记录报警时间，声光报警一直保持，直至按设备的“复位”按钮或触摸屏的“复位”按键远程对探测器实现复位。对于声音报警信号也可以使用触摸屏“消声”按键手动消除。



● 控制输出功能

当被监测回路报警时，控制输出继电器闭合，用于控制被保护电路或其他设备，当报警消除后，控制输出继电器释放。



● 故障报警功能

通讯故障报警：当监控设备与所接的任一台探测器之间发生通讯故障或探测器本身发生故障时，监控画面中相应的探测器显示故障提示，同时设备上的黄色“故障”指示灯亮，并发出故障报警声音。



电源故障报警：当主电源或备用电源发生故障时，监控设备也发出声光报警信号并显示故障信息，可进入相应的界面查看详细信息并可解除报警声响。



● 报警记录存储查询功能

当发生剩余电流、超温报警或通讯、电源故障时，将报警部位、故障信息、报警时间等信息存储在数据库中，当报警解除、排除故障时，同样予以记录。历史数据提供多种便捷、快速的查询方法。
