AKH-0.66 W系列电流互感器
-
功能：
ANAPF系列有源电力滤波器通过电流互感器采集系统谐波电流，经控制器快速计算并提取各次谐波电流的含量，产生谐波电流指令，通过功率执行器件产生与谐波电流幅值相等方向相反的补偿电流，并注入电力系统中，从而抵消非线性负载所产生的谐波电流。
应用范围：
适用于并联在含谐波负载的低压配电系统中，能够对动态变化的谐波电流进行快速实时的跟踪和补偿。

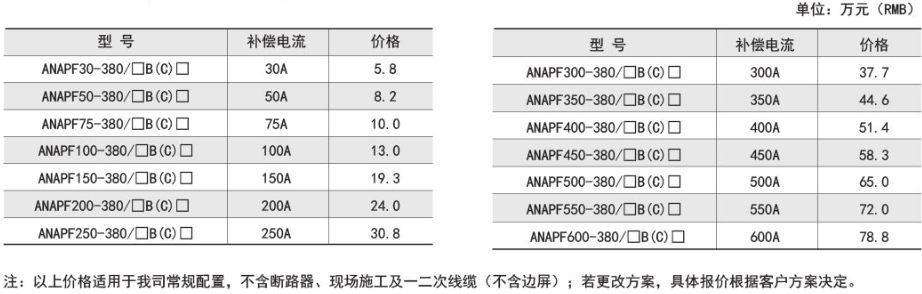

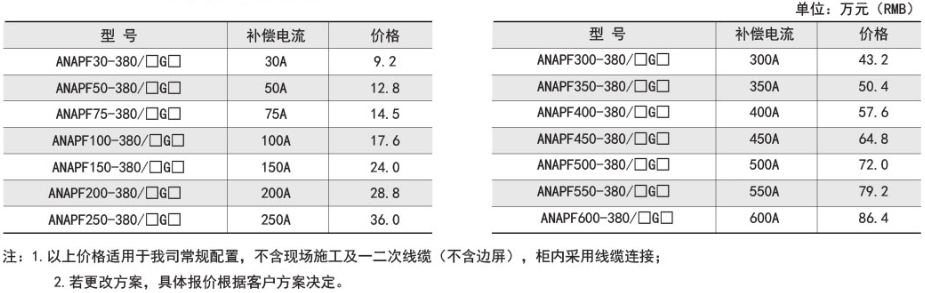

订货范例：
具体型号：ANAPF150-380/BGL

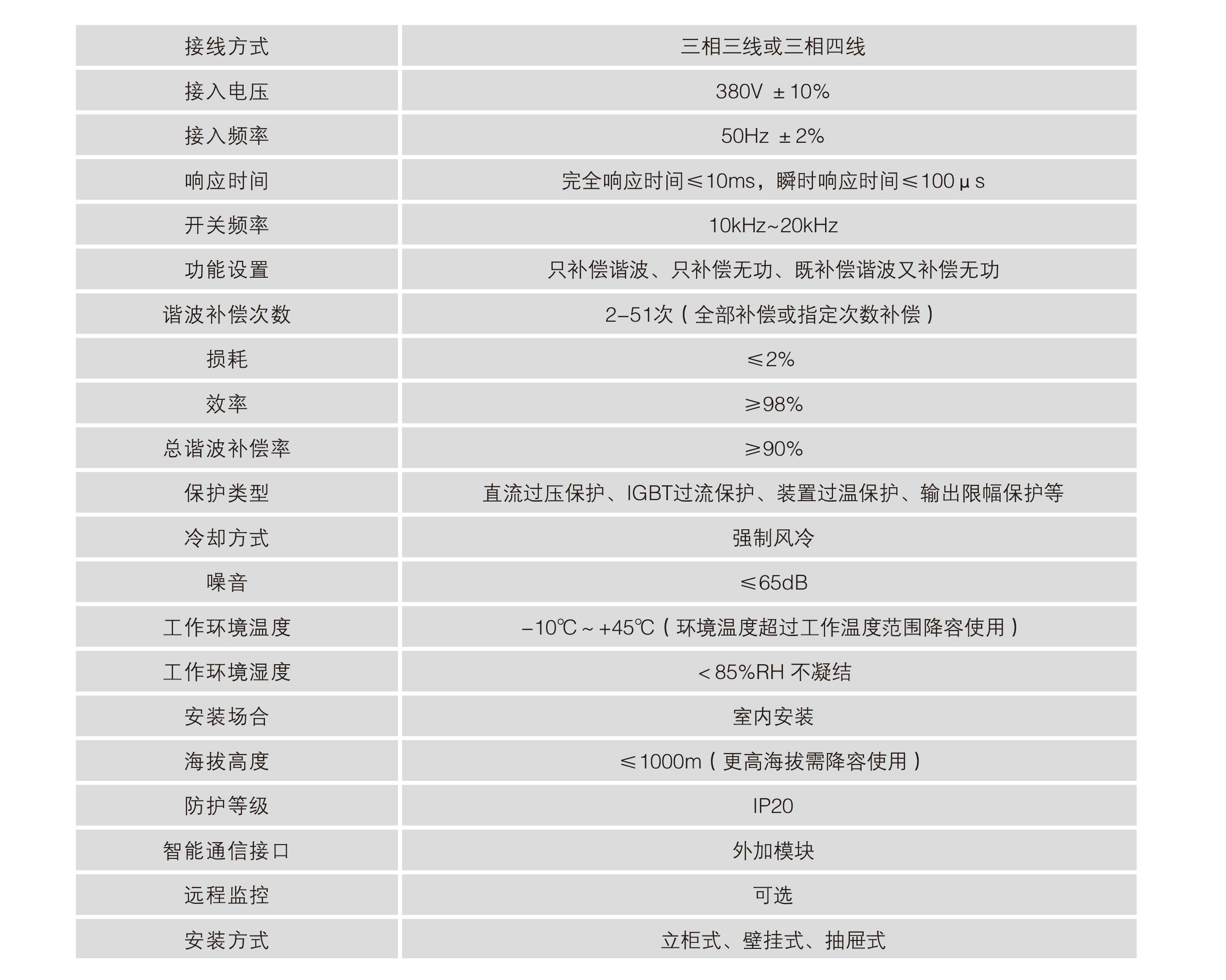

技术要求：谐波补偿电流150A，线电压等级380V 。
接线方式：三相四线
安装方式：立柜式
互感器接线方式：负载侧
-
-
-

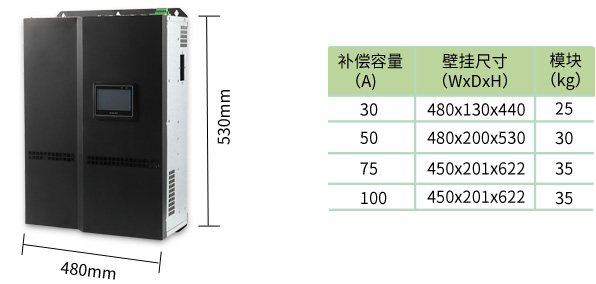

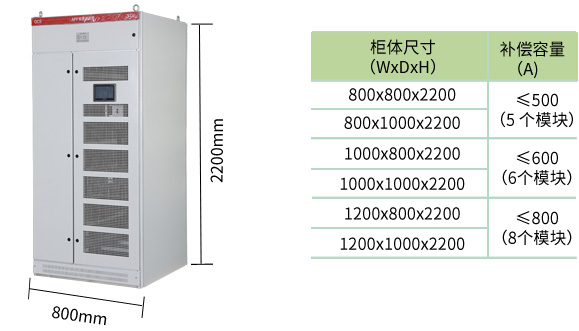

外形尺寸

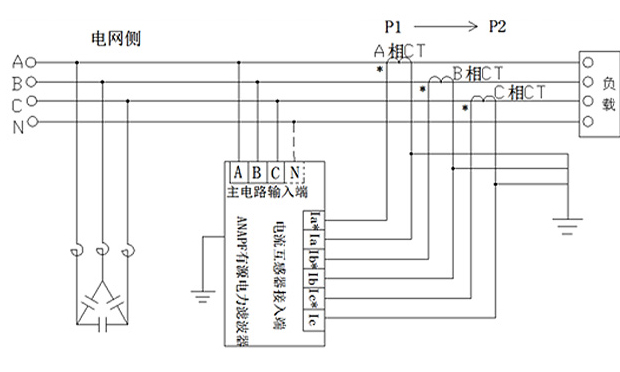

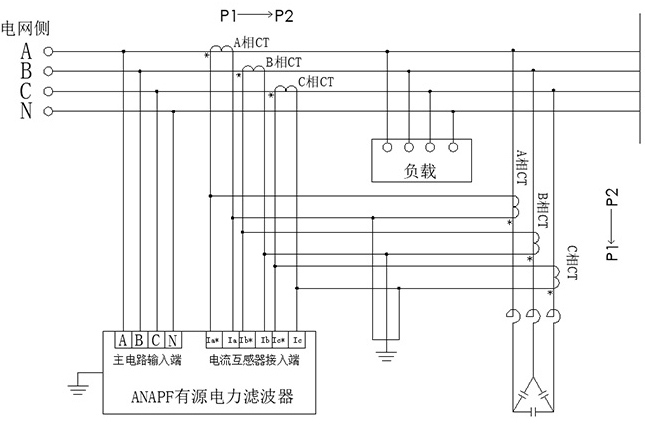

接线方式

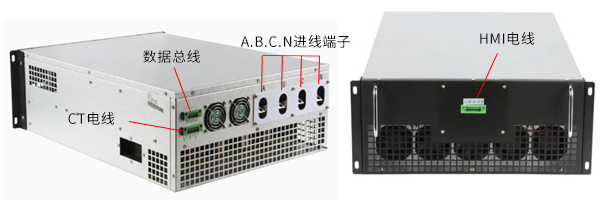

安装示意
1. A、B、C、N主线，连接至接线端子（主线路输入端）
2. PE接地线，连接至接线端子或接地铜排
3. CT接线端子,连接至电流信号端子（电流互感器输入端）

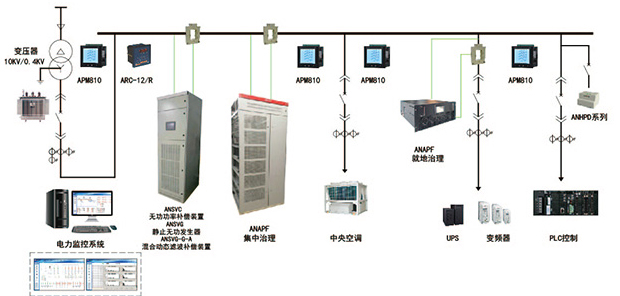

现场安装图

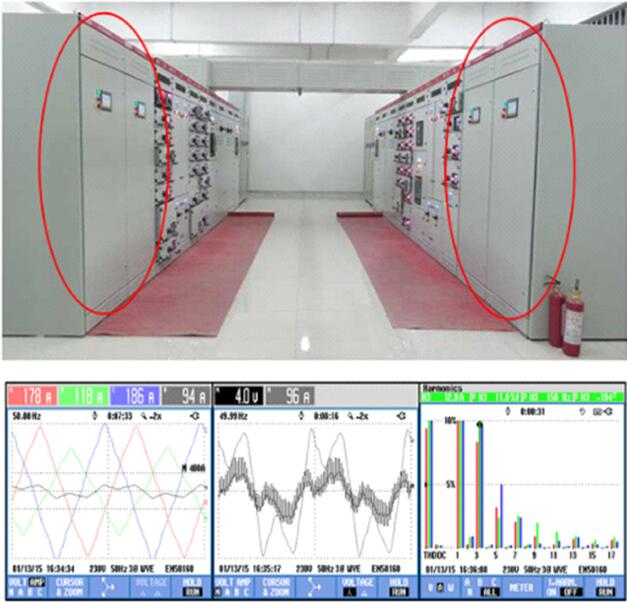

案例一 ANAPF在数据机房的应用

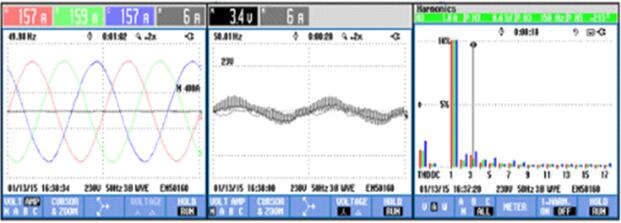

治理前
治理后
案例二 ANAPF在商业中心的应用
-

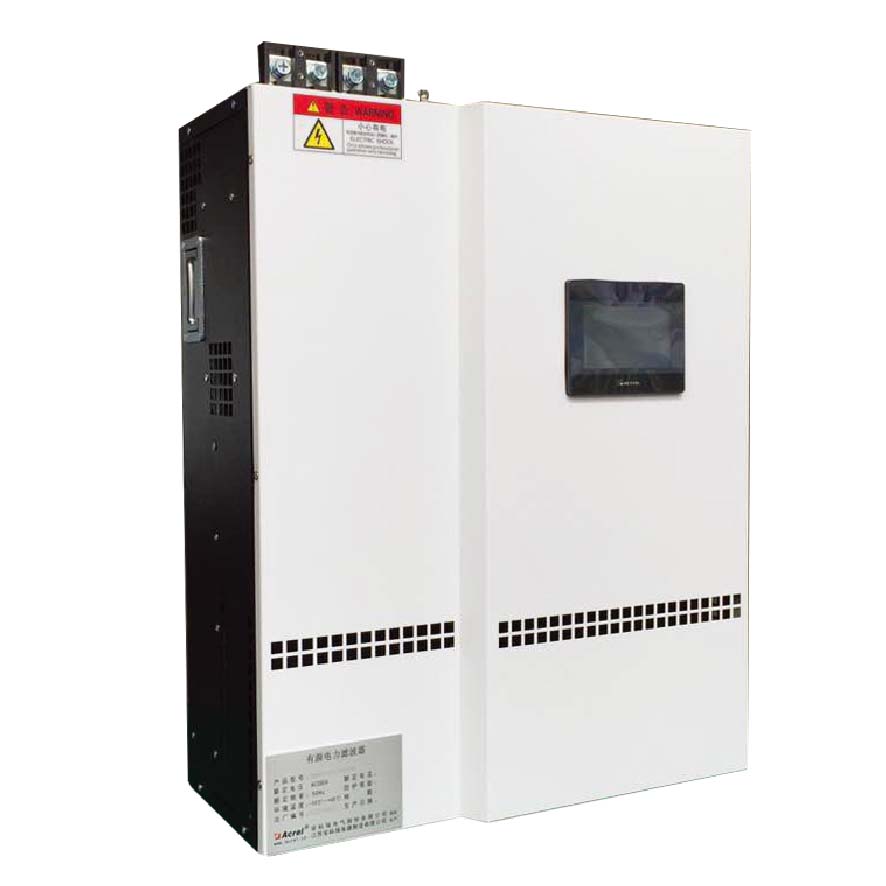

立柜式ANAPF有源电力滤波器

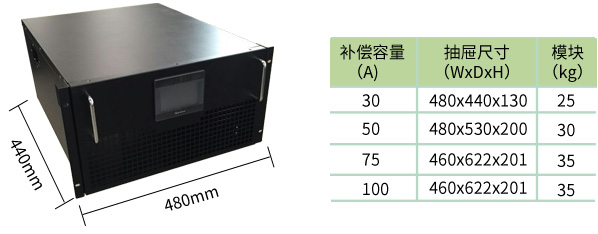

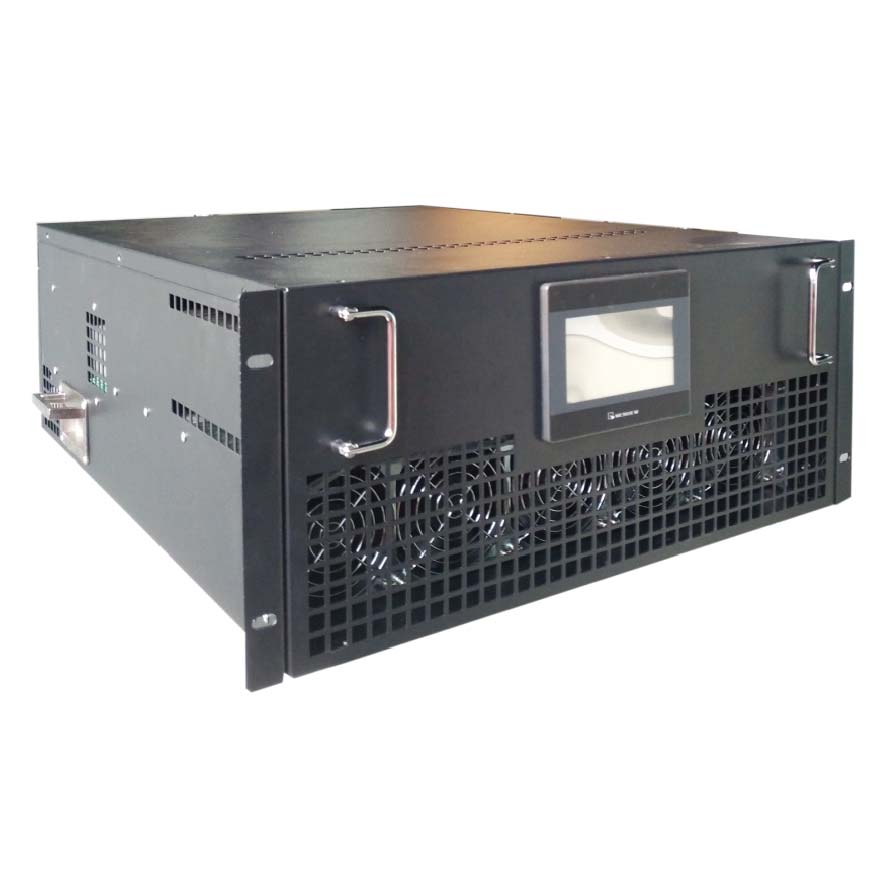

壁挂式（抽屉式）ANAPF有源电力滤波器
