1）实时检测并显示各个模块的在线状态，反馈现场受控回路的开关状态，监控界面按照楼层各分区的布局和回路列表来浏览。

2）当发生模块离线、网关设备掉线或者状态反馈和下发控制命令不一致时会发生故障报警，并将故障报警信息记录并显示在界面中。

3）可以对单个照明回路实现开关控制；每个模块、楼层都有相应的模块控制开关和楼层控制开关，也可以一个模块或者整个楼层实现开关控制。

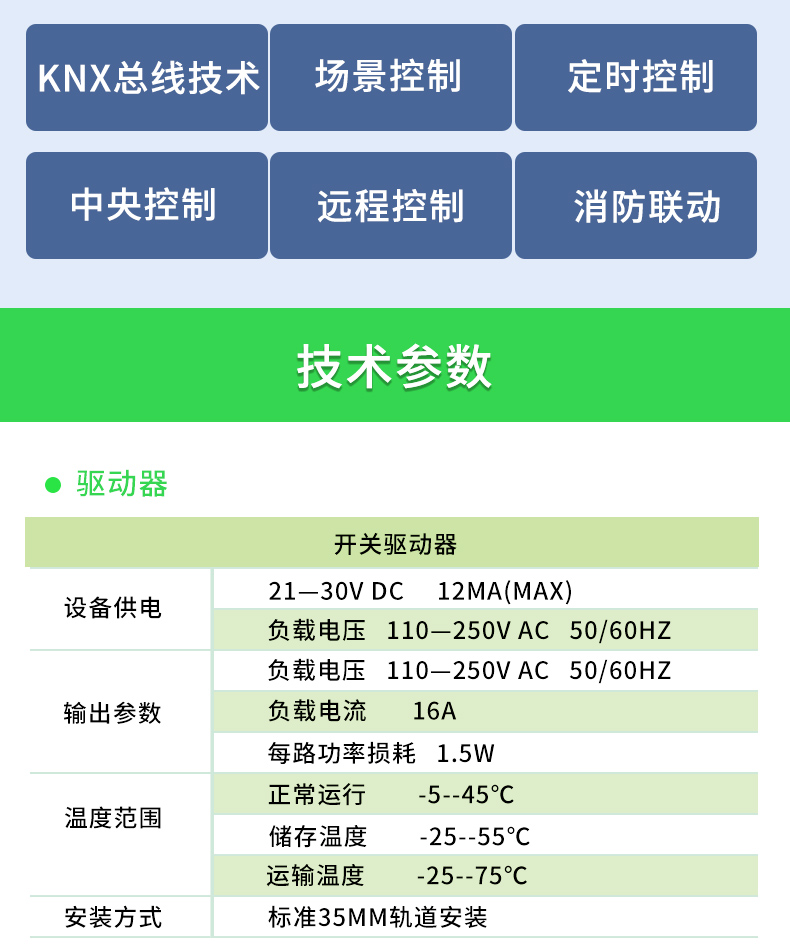

4）开关驱动器支持过零触发功能，负载（灯具）的分合操作仅在交流电过零时进行；可有效减少电磁干扰以及对电网的冲击，延长灯具与控制装置的寿命。

5）对每个照明回路可以预设掉电状态，当照明电源掉电时，开关驱动器会自动切换到预设的掉电状态；确保重新上电时灯具的开关状态是确定与可控的。

6）拖动调光控件，照明设备从0%到100%进行调光，可以对单个照明回路实现调光控制，调光总控可以对一个模块的照明回路实现调光控制，也可以对多个照明回路实现调光控制，通过图标的亮灭状态反馈现场开关的状态。

7）点击场景控件，打开或者关闭对应场景设置，软件界面上显示不同的场景模式和场景功能，通过图标的亮灭显示对应的场景状态是打开还是关闭。

8）设置定时时间，确认时间点后，对该事件点执行的动作进行设置，设置灯在设定的时间点亮或者灭。

9）系统可以通过预设的当地经纬度信息，自动计算每天的日升日落时间；根据天文时钟控制照明开关，实现日落开灯、日出关灯的功能。

10）所有定时控制计划均可下发保存至驱动模块；当上位机系统故障或模块离线时，驱动模块可以利用自带的RTC时钟维持定时控制计划的正常执行，不影响日常的照明控制效果。

11）系统结构是分布式总线结构；系统内各元件不依赖于其他元件而能够独立工作；系统内各元件可以通过程序的设定实现功能的多样性。

12）预留BA或第三方集成平台接口，采用modbus、opc等方式。
