配电室综合监测系统

  • 功能:

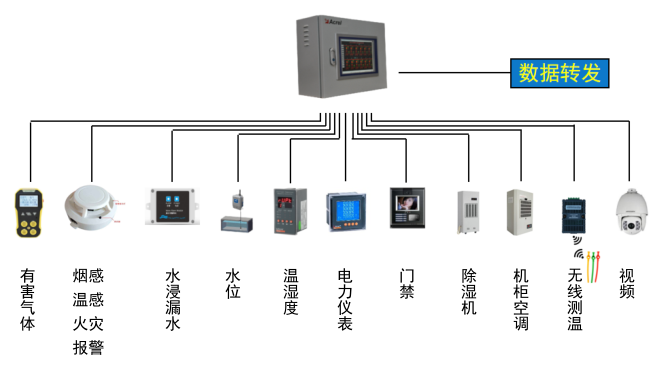

    配电室综合监控系统包括智能监控系统屏、通讯管理机、UPS电源、视频监控子系统(云台球机、枪机)、环境监测子系统(温度、湿度、水浸、烟感)、控制子系统(灯光、空调、除湿机、风机、水泵)、门禁监控子系统(读卡器、开门按钮、磁力锁)、安防监控子系统(双鉴检测器)。

    应用场所:
    适用于35kV及以下新建或改扩建的变电所、配电室、机房、箱变等用户端供配电自动化系统工程设计、施工和运行维护。

  • 实时监测

    能够显示配电室设备的运行状态,实时监测配电室环境参数信息,实时显示有关故障、告警等信息。



    数据查询

    在人机界面中,可以直接查看配电室中各个设备的运行数据。



    曲线查询

    可以直接查看各电参量曲线。



    运行报表

    查询配电室内设备的运行数据报表。



    实时告警

    具有实时告警功能,系统能够对配电室温度、湿度、有害气体、设备故障或通信故障等事件发出告警。



    历史事件查询

    能够对产生的所有事件记录进行存储和管理,方便用户对系统事件和进行历史追溯、查询统计、事故分析。



    用户权限管理

    设置了用户权限管理功能,可以定义不同级别用户的登录名、密码及操作权限。



    网络拓扑图

    支持实时监视并诊断各设备的通讯状态,能够完整的显示整个系统网络结构。



    遥控功能

    可以对整个配电系统范围内的设备进行远程遥控操作。


  • 名称 安装方式 规格 备注
    智能监控系统
    监控主机 置于智能监控系统屏中
    水浸传感器 电缆沟进出线处及电房进口墙壁上安装
    水泵控制器接点 集水并中安装
    温湿度传感器 在配电柜运行区正对面或背面侧进行安装   安装高度距离地面1.2~1.4米处
    除湿机 结合现场定
    烟雾传感器 电房顶部吸顶安装   每排配电柜运行设备上部署1~3个
    气体灭火控制盘 结合现场定
    SF6、氧气双气体采笫器 安装在配电房墙壁上,距离地面高度10~30cm处   每25~40m,配置1只(选装)
    双鉴探测器 安装于门内俐的墙壁上 具有红外、微波功能 距离地面高度2米左右
    云台球机 部署在配电柜前、后的墙壁或配电房屋顶处 130万像素,具红外夜视功能 安装高度为2.5~3米
    网络摄像机〔枪机或球机) 正对门口的屋顶或墙体处 130万像素,具红外夜视功能 安装高度为2.5~3米
    风机
    LED报警显示屏     《选装)
    门禁控制器
    开门按钮 安装于门内距离地面1.2~1.4米处
    电磁锁 安装于门框中间位置
    读卡器 安装于门内距离地面1.2~1.4米处
    综合监控主机   4T硬盘,8口
    UPS电源 置于智能监控系统屏内,蓄电池靠屏柜底部安装放置 5KVA/1H,5000mAH及以上 UPS电源安装的高度在1米处左右
    智能监控系统屏 宜采用标准电力屏柜,落地安装 2260*800*600MM 内置智能环控主机、门禁控制器及网络设备
    电缆及附件
    电源电缆   RVV3*2.5
    通讯电缆   RVVP4*0.75
